流程说明：设备原理 → 数据采集 → 误差控制 → 业务应用

蜂视科技 · Web PPT V3

项目背景

汇报总览

扫描采集设备原理

将物理世界的空间几何转化为可量化分析的数字点云。

RGB 图片投影到 3D 点云：着色原理

将相机的 RGB 颜色映射到点云，生成彩色点云，便于识别设备与边界。

观看对齐视频查看原理演示

① 采集

同步获取 RGB 图像与点云；记录每帧相机姿态。

② 标定与对齐

内参/外参标定；建立相机坐标系与点云坐标系关系。

③ 投影着色

将 3D 点投影到 2D 像素坐标，取像素颜色赋给点云。

步骤 1：实际需要测量项目的梳理

结合业务需求与验收标准，确定实测实量表格的指标与行数。

测量表格总共 23 项 · 13 类

步骤 1 说明：表格结构与指标筛选

明确指标筛选原则与核心表头结构，为扫描与数据对比提供依据。

选择类别

以电气、土建相关条目为主

时间跨度

投运前 / 投运后 / 土建交安（3 个阶段）

精度限制

优先选择尺寸较大、结构/功能性强、可用扫描验证的指标

测量项目示例（行）	测量位置	允许偏差	交底照片	BIM 测量	点云测量	上送测量结果	对比	误差分析
筏形与箱形基础验收	1#主变基础承台	±10 mm	已上传 (3)	12450 mm	12453 mm	12452 mm	合格 ✓	+3 mm（系统误差）
混凝土设备基础外观及尺寸偏差验收	2#GIS 基础外观	±8 mm	已上传 (2)	8650 mm	8657 mm	8654 mm	合格 ✓	+7 mm（接近上限）
钢结构施工质量验收	主控楼钢柱 1-A/1-B	±5 mm	已上传 (4)	6250 mm	6254 mm	6252 mm	合格 ✓	+4 mm（柱体倾斜）
控制及保护和自动化屏安装分项工程质量验收	保护室 04 号屏柜	±3 mm	已上传 (2)	2200 mm	2201 mm	2200 mm	合格 ✓	+1 mm（精度内）
直流屏及充电设备安装分项工程质量验收	蓄电池室直流屏	±5 mm	已上传 (3)	1980 mm	1986 mm	1983 mm	合格 ✓	+6 mm（电池柜偏移）

⚠ 模拟表格（基于某 220kV 变电站实测场景的仿真数据）

● 合格（误差 < 允许偏差） ● 预警（接近上限 ≥ 80%） ● 需复核（超出或系统性偏差）

步骤 2：现场扫描采集（SOP 总览）

启动时放平完成出厂对准；严格按 SOP 操作（详见下一页 SOP 一/二/三），减少人为误差。

现场 SOP 示意

①

启动 & 出厂对准

将扫描仪放平并静置数秒，待设备显示"准备就绪"后再开始作业。

②

设置扫描参数

点云大小、数量、RTK 状态确认；时间间隔建议 2.0 s。

③

开始扫描 & 移动

匀速移动扫描仪，保持设备水平；拐角/走廊/立柱需双向或环绕。

④

结束 & 保存

点击红色结束键 → 约 15 s 后显示"保存成功"，再等 1 min 开下一次。

查看 SOP（飞书）提示：详细操作分解见下一页 SOP 一（设备准备） / SOP 二（流程） / SOP 三（注意事项）

SOP 一：采集设备与软件准备

采集前需就绪：手持扫描仪（任意安卓手机）+ SHARP 软件，蓝灯常亮后连接设备。

① 采集设备手持扫描仪 + 任意安卓手机

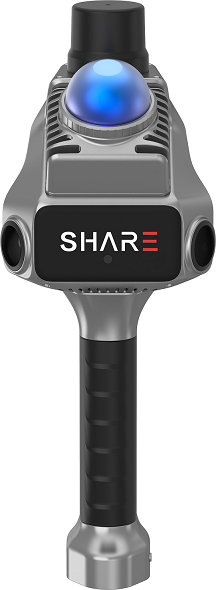

SHARE SLAM S20 · 手持激光扫描仪

硬件：SHARE SLAM S20 扫描仪（顶部蓝色 LED 指示灯）
控制端：任意安卓系统手机（安装配套 APP）
状态灯：蓝灯常亮 = 可连接；连接成功后亮绿

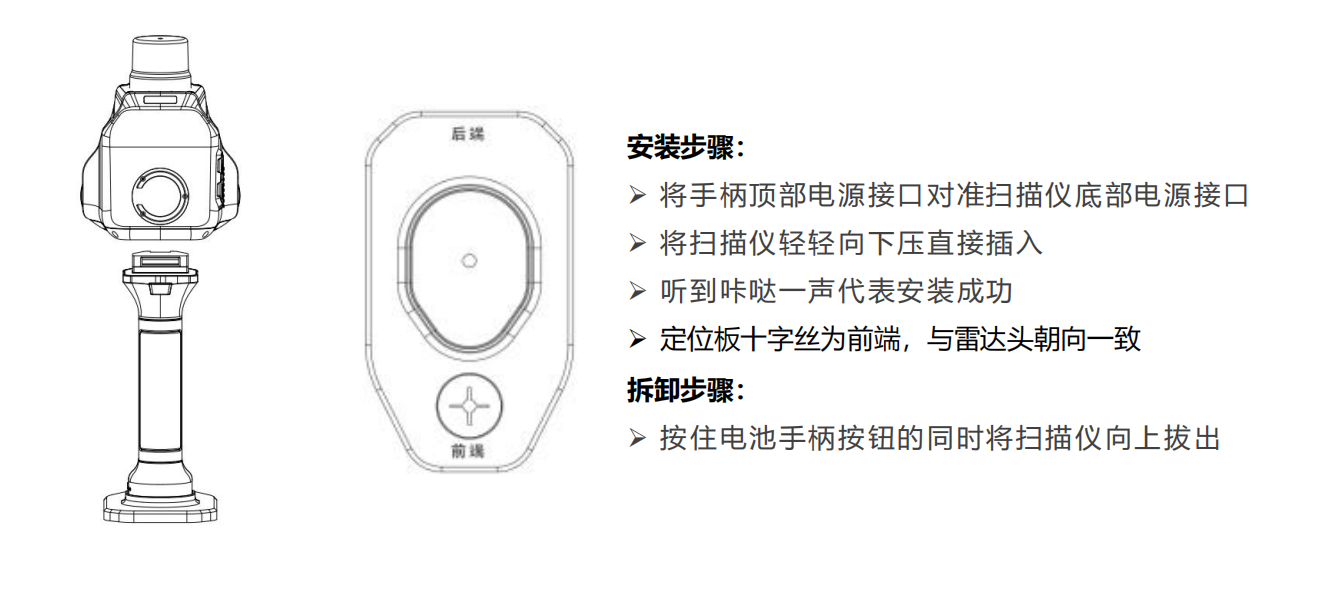

② 扫描仪安装与拆卸手柄与雷达头对准插入，听到咔哒一声

安装：将手柄顶部电源接口对准扫描仪底部接口，向下压入
拆卸：按住电池手柄按钮的同时将扫描仪向上拔出

定位板十字丝为前端，与雷达头朝向一致
听到 "咔哒" 一声代表安装成功
拆卸时需先按住电池手柄按钮再上拔

③ 软件安装与设备连接扫码下载 APP → 注册/跳过登录 → 蓝灯后连接

蓝灯常亮 = 可连接

APP 搜索 / 连接设备

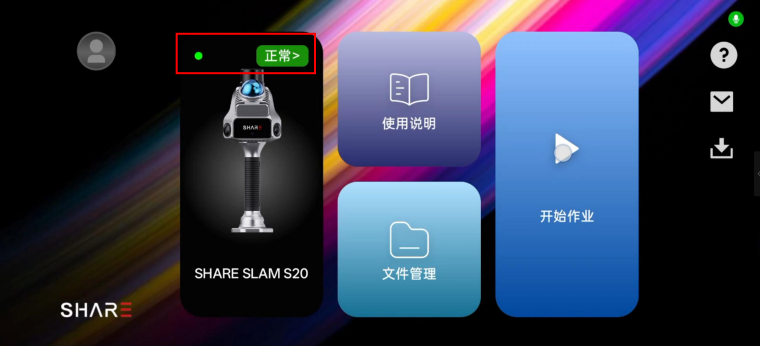

状态显示"正常"= 连接成功

手机软件下载注册账号或跳过登录直接使用；待提示灯显示蓝色常亮时点击连接设备并等待搜索。

SOP 二：现场扫描流程

设备连接后进入作业界面：设置参数 → 新建工程 → 实时采集 → 结束保存。

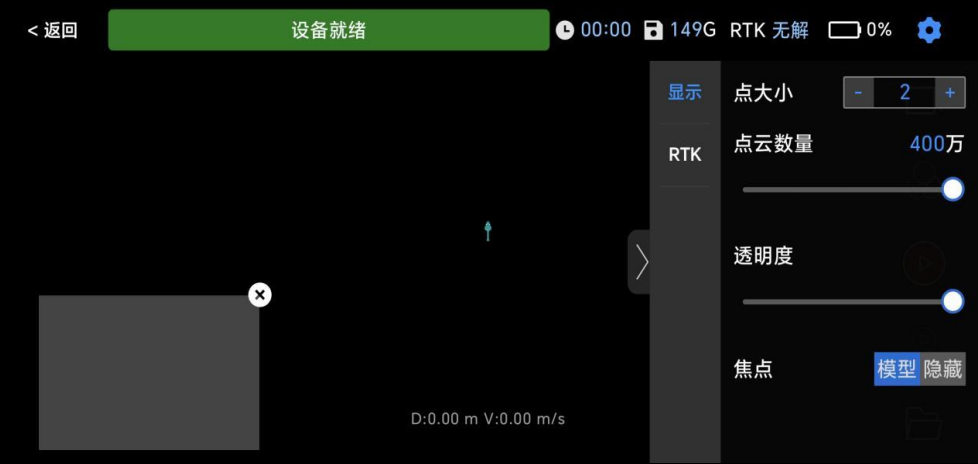

① 点云显示与 RTK 设置点击 APP 右上角"设置"

点云显示：点大小 / 数量 / 透明度 / 焦点

点大小：2（推荐值）
点云数量：400 万（可调）
焦点：模型显示 / 隐藏
RTK：单点解 / 无解均需关注

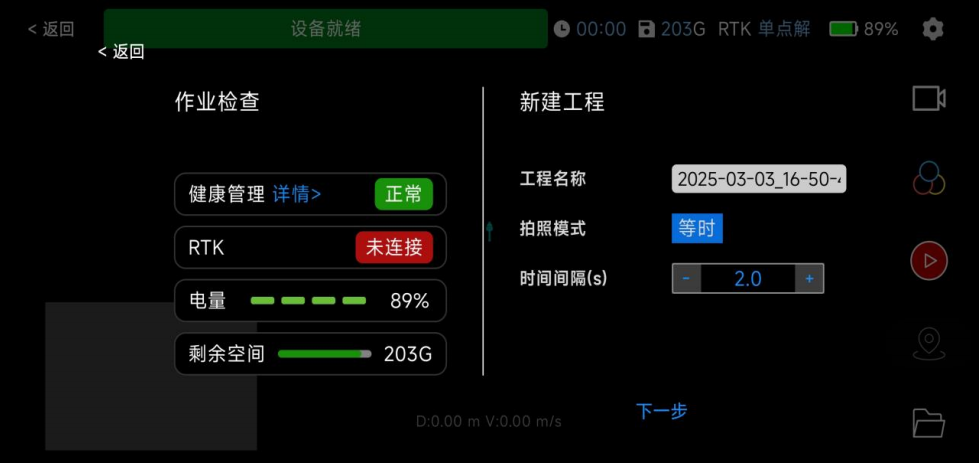

② 新建工程设备"准备就绪" → 点击"启动"

作业检查：健康 / RTK / 电量 / 剩余空间

左：作业检查（健康 / RTK / 电量 / 空间）
右：新建工程（工程名 / 拍照模式 / 时间间隔）
推荐时间间隔：2.0 s
检查通过后点击"下一步"开始

③ 数据采集（实时三维点云）设备显示"准备就绪"即可开始扫描

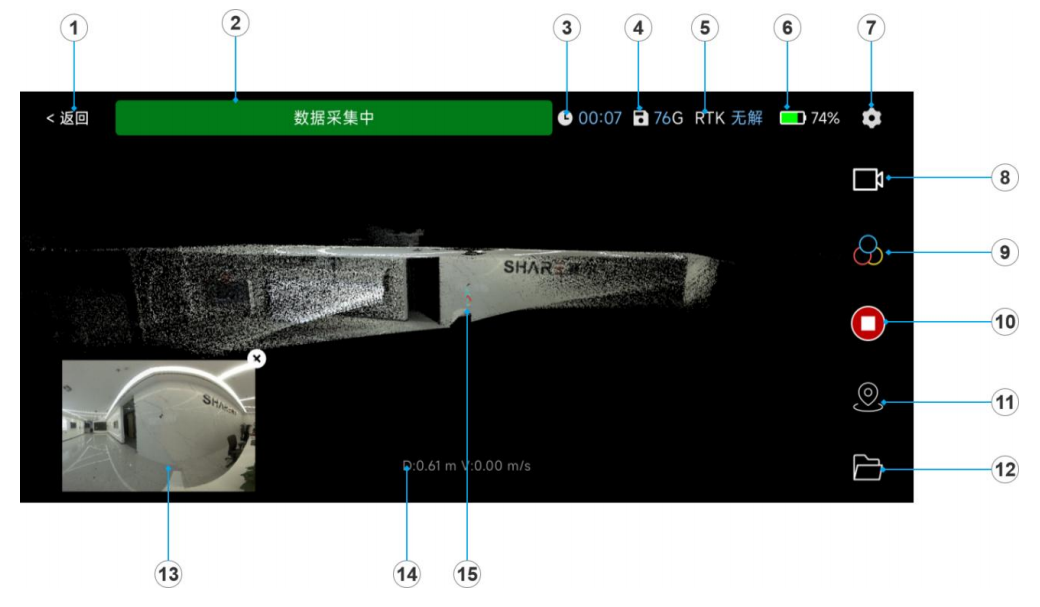

采集界面 15 项功能编号

返回 · 主界面
状态提示区 · 设备状态
作业时间 · 已作业时长
剩余空间 · 存储卡大小
RTK 状态 · 点击查看详情
电量 · 设备电量指示
设置 · 作业参数
漫游 · 自由/第三人称
点云模式 · 彩色/强度/高程
开始/结束 · 红色控制按钮
控制点管理
文件管理
拍照信息 · 现场照片
累计长度 / 行走速度
三维场景 · 实时点云与轨迹

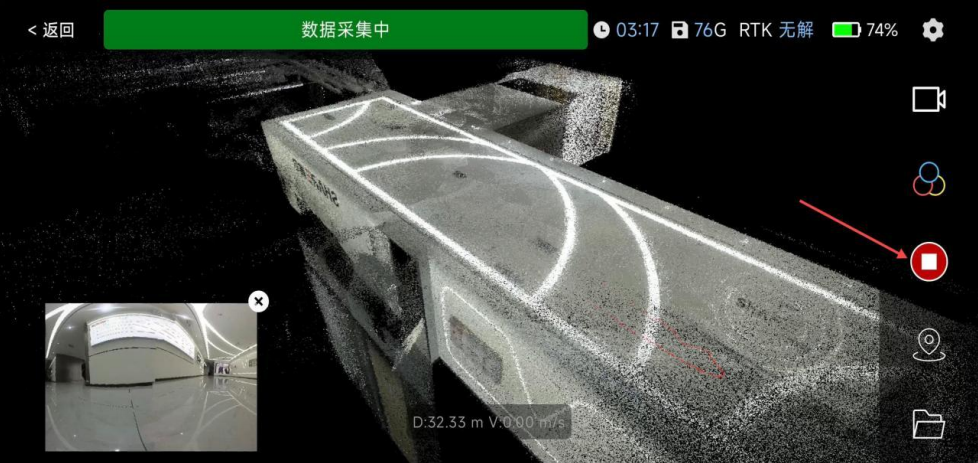

④ 保存数据点红色结束键 → 等待保存成功

红色按钮（10）= 开始/结束

点击红色结束按钮
约 15 s 后显示"保存成功"
提示出现后再等 1 min 再开启下一次

SOP 三：扫描注意事项

避免运动物体、控制扫描姿态与盲区；针对拐角、走廊、立柱采用双向/环绕策略。

通用注意事项（5 条）

扫描过程中尽量避免扫描到运动物体；
扫描仪仅能水平旋转，不能向地面倾斜；
对无法离远扫描的地面，降低扫描仪高度或放于地面；
注意观察手机屏幕预览效果，尽量减少盲区；
需视觉观察的位置，将左/右 RGB 相机对准并等待拍照。

A · 较窄拐角两个方向重复扫描

手持高度下，扫描仪在拐角处盲区较大，
需在 两个方向 保持一定距离重复扫描。

B · 狭长走廊两个方向至少 2 次

走廊狭长且两侧特征单一，
需以 两个方向至少扫描 2 次。

C · 立柱对准 + 环绕扫描

独立柱子须将扫描仪 前方对准 柱子，
并 环绕扫描 一周以避免单侧缺失。

步骤 3：点云后期处理与拼接

从局部到全局，拼接（Registration）分三层：粗配准 → ICP 精配准 → 全局图优化，并进行误差控制与质量复核。

a

粗配准

特征 / GPS / RTK 给出两片点云初始位姿（粗略对齐）

b

ICP 精配准

迭代最近点算法在粗配准基础上做精细对齐，最小化点到点距离

▶ 查看 ICP 配准演示

c

全局图优化

把所有片段构建成位姿图，统一优化消除累积误差

① 拼接前

多个独立站位的局部点云

→

② 拼接后

统一坐标系下的完整模型

为什么需要用"光投影法"提取单房间数据？

BIM / IFC 不会直接告诉你"目标房间"在哪——房间是构件围合出的隐式空间，必须用几何方法反推。

步骤 4：光投影法提取单房间数据

读取 BIM 建筑模型数据，并用光投影法分离目标房间内墙与设备。

查看 3D 动画演示

建筑整体模型

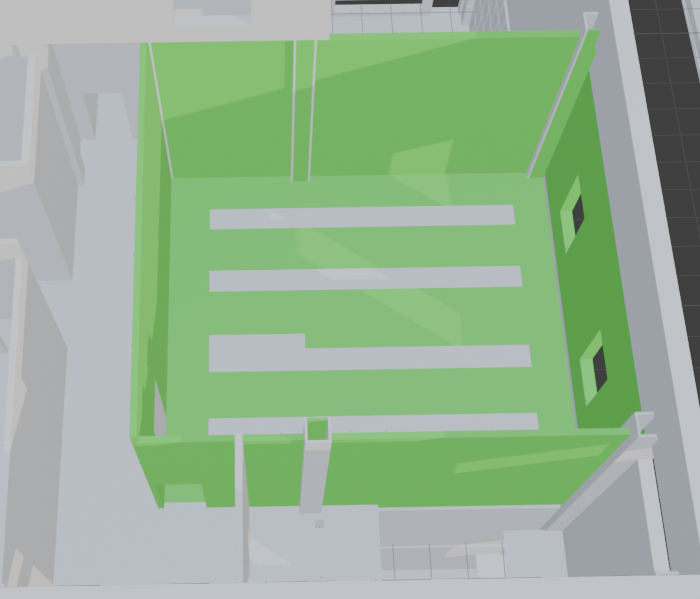

投影后提取的单房间数据

步骤 4 说明：IFC 数据结构化解析与设备树提取

解析 IFC 格式文件，基于 Revit ID 把无序几何数据还原为可检索的业务层级结构。

①

加载 IFC 文件

读取 raw_model.ifc，按行解析为 IFC 实体对象

→

②

实体分类

按 IFC 类目（Building / Space / Wall / Equipment）分类

→

③

关系重建

解析 IFCRELAGGREGATES / IFCRELCONTAINEDINSPATIALSTRUCTURE

→

④

设备树输出

得到建筑 → 房间 → 设备 → 子设备的层级结构

raw_model.ifc

#102 = IFCPROJECT('...',#103,'Project',...);
#105 = IFCSITE('...',#103,'Site',...);
#110 = IFCBUILDING('...',#103,'10 kV 配电楼',...);
#204 = IFCSPACE('...',#103,'配电装置室',...);
/* 基于 Revit ID 定位核心设备 */
#305 = IFCFURNISHINGELEMENT('...',#103,'高压开关柜',$,'RevitID:88392',...);
#306 = IFCRELDEFINESBYPROPERTIES('...',#103,$,$,(#305),#307);
#410 = IFCDISCRETEACCESSORY('...',#103,'真空断路器',$,'RevitID:88395',...);
#412 = IFCRELAGGREGATES('...',#103,$,$,#305,(#410,#415));
......

IFCBuilding 建筑

IFCSpace 房间

IFCWall / Slab 墙/楼板

IFCFurnishing 设备

IFCRelAggregates 父子关系

结构化设备树（BIM Tree）

10 kV 配电楼（IFCBuilding）

配电装置室（IFCSpace）

高压开关柜 Revit ID: 88392

真空断路器（子设备） Revit ID: 88395

微机保护装置（子设备） Revit ID: 88398

🔗 Revit ID 双向追溯

正向：从 BIM 模型按 ID 找到设备 → 自动定位到点云/BIM 子集
反向：从现场扫描或测点反推 → 在 BIM 中定位 Revit ID 对应实体

步骤 4 说明：IFC 数据提取的好处

一次 IFC 解析，六大业务收益：从几何构件到空间关系，全部结构化、可检索、可联动。

IFC 数据提取的六大好处：建筑构件/管道/设备/房间/关系/导出 + 房间范围联动

步骤 4：BIM 模型与点云对齐

步骤 5 + 6：定制化测量工具开发 · 虚拟环境点云实测

开发自动化测量工具（平面间距 / 垂直度 / 水平度），并基于对齐后的数据完成结构化填表。

基础尺寸与间距测量

垂直度与平面度分析

虚拟环境点云实测

步骤 6 说明：测量录屏演示

在软件中实际操作：选点 → 测量 → 输出结构化数据。配套录屏，便于培训与复盘。

实测对比：案例 01

图中黄色圈选处为测量位置；对比“点云测量”与“现场实测”的一致性。

测量位置示意（compare1.jpeg）

对比结果

点云测量 1864 mm

现场实测 1865 mm

偏差 +1 mm

结论：该点位点云测量与现场实测误差为 1 mm，可作为工程核对参考。

实测对比：案例 02

图中黄色圈选处为测量位置；同一张图包含 2 个测量点位。

测量位置示意（compare2.png）

对比结果（单位：mm）

测量项	点云	实测	偏差
点位 A	1409	1410	+1
点位 B	669	678	+9

结论：点位 A/B 的误差分别为 +1 mm、+9 mm，可作为工程核对参考。

实测对比：案例 03

图中白色圈选处为测量位置；同一张图包含上下 2 个测量点位。

测量位置示意（compare3.jpeg）

对比结果（单位：mm）

测量项	点云	实测	偏差
上	857	864	+7
下	850	860	+10

结论：上/下点位的误差分别为 +7 mm、+10 mm，可作为工程核对参考。

步骤 7：表格分析（对比识别偏差）

对比点云测量、现场实测 与 BIM 设计值，辅助定位超偏项。

云表格 · 23 项 · 13 类

三方数据交叉验证逻辑

①

均相近：施工基本符合设计 BIM 设计值、现场实测 与 点云测量 三者接近，可初步判断施工基本符合设计，三方数据一致性较好。

②

点云 ≈ 实测 ≠ BIM：施工偏差 点云测量 与 现场实测 相近，但与 BIM 设计值 差异大，提示现场施工可能偏离设计，需结合验收标准进一步复核。

③

点云 ≠ 实测：数据存疑 点云测量 与 现场实测 差异大，说明扫描/拼接可能存在问题；建议复扫，并复核人工实测。

步骤 7 说明：问题校验与实地复核

带着分析得到的问题清单进行实地验证，必要时进行局部补充扫描。

误差全谱：全流程误差图

误差全谱：设备/扫描/拼接/对齐/测量五大阶段，含误差源、典型表现、控制手段与量级尺

在新窗口打开 SVG

为什么叫"战术级 IMU"？——行业分级与命名解读

"战术级"是有门槛的行业标准，"高精度"是相对模糊的描述。"战术级"一定是高精度的，但"高精度"未必是战术级。

核心概念：ICP 单站 & IMU 惯性误差

两个关键概念，决定了点云质量与位姿精度——先讲清楚，再看全谱图。

A. ICP 单站配准

是什么？

ICP = Iterative Closest Point（迭代最近点），是一种两帧点云对齐的算法。
"单站" = 扫描仪在两个相邻站位各扫一次时（而不是整条路线）的两帧点云对齐。

⚙ 工作流程（4 步）

粗配准：估计两帧点云的初始位姿
找最近点对：每个点找另一帧中的最近点
求最优变换：用 SVD 求解 R + t，最小化距离
迭代收敛：重复 2-3 步，直到 E(R,t) 不再下降

                  E(R,t) = Σi=1..N ‖ R·pi + t − qi ‖2


典型残差

1 ~ 3 mm

关键依赖

重叠率 + 几何特征

⚠ 多站串接会累积漂移：A→B→C→D…每站 0.1° 角度误差，50m 外放大成 ≈ 8.7 cm。所以必须用闭环 + 位姿图优化把误差均摊到整条路径。

B. IMU 惯性测量误差

是什么？

IMU = Inertial Measurement Unit（惯性测量单元）
= 陀螺仪（角速度）+ 加速度计（线加速度）+ 磁力计（航向），输出设备的实时位姿。

⚠ 三类误差源

a. 零偏漂移：陀螺仪静止也有微小输出，时间越长误差越大

b. 积分累积：加速度二次积分得位移，时间一长就发散

c. 磁场干扰：配电室强电磁环境，磁力计航向角跳变

🎯 影响范围：IMU 误差会同时污染扫描 + 拼接两个环节
→ 扫描时：运动畸变补偿不准确 → 拼接时：位姿估计有偏

✓ 控制手段

战术级 IMU

零偏稳定性高

激光 SLAM 紧耦合

互相修正

周期性静止

消除累积

误差专题：ICP 公式怎么理解？

把一条大公式拆成 4 句：先变换，再找最近点，再算单点误差，最后把所有误差加起来。

🎯 ICP 在最小化什么？

E(R, t) = ∑_i=1..N ‖ R·p_i + t − q_i ‖²

目标：找到一组最优的 旋转 R 和 平移 t，让所有匹配点对的总误差最小。

01

旋转平移后的点

p′_i = R·p_i + t

把源点云里的 p_i 经过旋转和平移，得到新的位置 p′_i。

02

拿它去找对比点

q_i = NN(p′_i, Q)

在目标点云 Q 里，给变换后的点 p′_i 找一个最近的对比点 q_i。

03

单对点的误差

e_i = ‖ p′_i − q_i ‖²

看这两个点离得有多远，距离越大，这一对点的误差就越大。

04

把所有误差累加

E(R, t) = ∑ e_i

算法会不断调整 R + t，直到整批点对的总误差 E 降到最小。

误差专题：误差如何累积？

拼接误差不仅来自单站噪声，更来自多站串接后的长距离漂移（Drift）。

实战经验：使用者如何控制误差？

把"精度"写在使用者手里：换设备、走闭环、选远点、严守 SOP、关键处加密——这五件事的组合，可将多站拼接总误差压到 1 厘米以内。

算法演示：从粗到精的拼接

从轨迹闭合到 IMU 辅助，再到 ICP 配准融合——三个在线 demo，亲手感受误差如何被一步步消除。

01

轨迹闭合纠偏

闭环约束 · Loop Closure

扫描轨迹回到已知区域后，对累计漂移进行校正并实现闭合，消除长路径误差。

运动带来的畸变先由 IMU 预校正，再与基准数据逐步对齐，减少大幅度运动误差。

粗对齐 → 自动配准 → 数据融合的全过程，演示两片点云如何拼接到一起。

查看演示 →

成果展示：多源数据融合浏览

彩色点云 / 设计 BIM / 误差分析云同屏浏览与分析（点击播放录屏）。

沉浸式全景检查：照片与点云的交互式融合

将全景照片与 3D 点云进行融合，实现沉浸式漫游检查与问题标记。

打开 3D 沉浸式检查演示

商业价值与 ROI 分析

实测案例：钢结构整体点云扫描

整层钢结构框架一次性扫描成形——为吊装预拼装、阶段验收与隐蔽工程留痕提供完整三维档案。

实测案例：工地现场点云扫描

土建交安阶段对作业面进行一次性扫描——为隐蔽工程验收、墙体平整度复核与数字化移交提供真实三维底图。

后续计划与场景延伸

推动三维扫描技术在更多复杂工程场景中的标准化应用。

汇报结束

敬请指正。
