查看 SOP（飞书）提示：拐角 / 走廊 / 立柱按右侧示意执行，尽量减少盲区与累计误差。

汇报总览

汇报总览：五大模块

目

录

一

项目概述

背景 / 目标 / 范围

二

技术流程

设备原理 · 工作步骤

三

误差分析

误差源 · 量级 · 实战控制

四

实测成果

实测对比 · 算法演示 · 案例

五

规划展望

后续计划 · 场景延伸

第一章 · 项目概述

第一章 · 项目概述开始

目

录

一

项目概述

背景 / 目标 / 范围

二

技术流程

设备原理 · 工作步骤

三

误差分析

误差源 · 量级 · 实战控制

四

实测成果

实测对比 · 算法演示 · 案例

五

规划展望

后续计划 · 场景延伸

项目背景

WHY → WHAT → HOW → GOAL 问题驱动 · 技术拐点 · 价值落地

第二章 · 技术流程

第二章 · 技术流程开始

目

录

一

项目概述

背景 / 目标 / 范围

二

技术流程

设备原理 · 工作步骤

三

误差分析

误差源 · 量级 · 实战控制

四

实测成果

实测对比 · 算法演示 · 案例

五

规划展望

后续计划 · 场景延伸

端到端流程图：设计输入 → 现场扫描 → 后处理 → BIM 比对 → 验收报告

扫描采集设备原理（上半）

扫描采集设备原理（下半）

步骤 2：现场扫描采集（SOP 总览，标准操作流程）

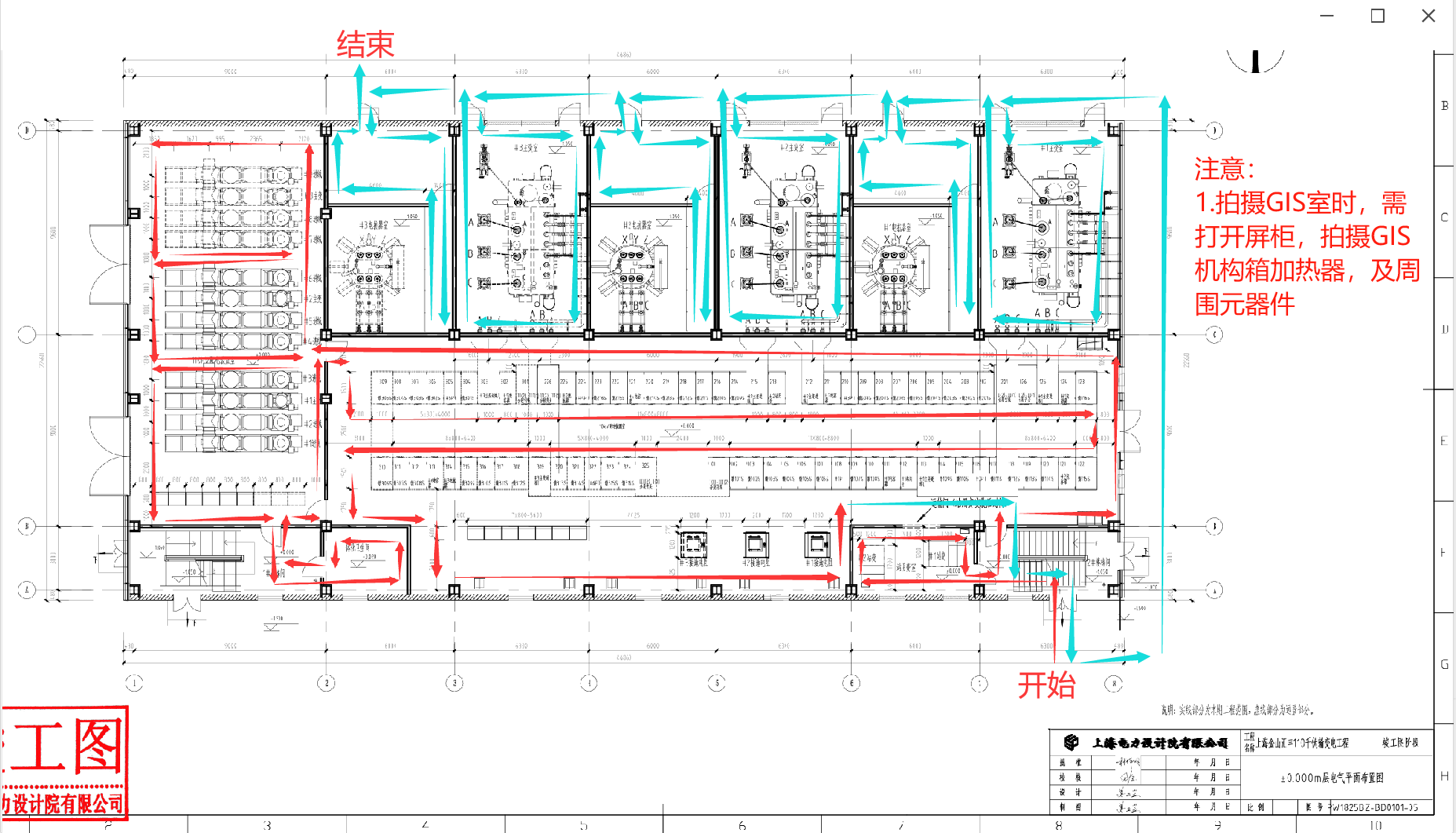

现场扫描顺序

查看 SOP（飞书）

4 个关键步骤

①

启动 & 出厂对准（设备开机"热身"对准内部坐标系）

将扫描仪放平并静置数秒，待设备显示“准备就绪”后再开始作业。

②

设置扫描参数

确认点云大小、数量、RTK 状态（厘米级高精度 GPS）；时间间隔建议 2.0 s。

③

开始扫描 & 移动

匀速移动扫描仪并保持水平；拐角、走廊、立柱需按场景补扫。

④

结束 & 保存

点击红色结束键，约 15 s 后显示“保存成功”，再等待 1 min 开下一次。

扫描注意事项

扫描过程中尽量避免把运动物体扫入点云。
扫描仪仅能水平旋转，不能向地面倾斜。
对无法离远扫描的地面，可降低扫描仪高度或直接放于地面。
随时观察手机预览画面，尽量减少盲区。
需要视觉观察的位置，将左 / 右 RGB 相机对准并等待拍照。

A · 较窄拐角

两个方向重复扫描

手持高度下，扫描仪在拐角处盲区较大，需在 两个方向 保持一定距离重复扫描。

B · 狭长走廊

两个方向至少 2 次

走廊狭长且两侧特征单一，需以 两个方向至少扫描 2 次，避免长条区域累计误差。

C · 立柱

对准 + 环绕扫描

独立柱子须将扫描仪 前方对准 柱子，并 环绕扫描 一周，以避免单侧缺失。

步骤 3：点云后期处理与拼接

从局部到全局，拼接（Registration）分三层：粗配准 → ICP 精配准 → 全局图优化，并进行误差控制与质量复核。

a

粗配准

特征 / GPS / RTK 给出两片点云初始位姿（粗略对齐）

b

ICP 精配准

迭代最近点算法在粗配准基础上做精细对齐，最小化点到点距离

▶ 查看 ICP 配准演示

c

全局图优化

把所有片段构建成位姿图，统一优化消除累积误差

① 拼接前

多个独立站位的局部点云

→

② 拼接后

统一坐标系下的完整模型

步骤 4 说明：为什么用光投影法？

BIM（建筑三维数字模型）/ IFC（建筑业"通用数据格式"）不直接告诉"目标房间"——房间是构件围合出的隐式空间（BIM 里没"房间"字段，是墙围出来的），必须用几何方法反推。

步骤 4：光投影法提取单房间数据

读取 BIM（建筑三维数字模型）数据，并用光投影法（虚拟光把墙/设备压到地面）分离目标房间内墙与设备。

查看 3D 动画演示 3D 投射线演示（回风）

步骤 4 说明：IFC 数据结构化解析与设备树提取

⚠️ 为什么不用 RVT？

RVT 是 Revit 私有二进制：需授权 Revit 软件才能打开、解析复杂、跨平台困难。

💡 IFC 是什么？

IFC（ISO 16739）是 buildingSMART 主导的 开放标准，建筑业"通用语"：纯文本、跨平台、无需授权。

🎯 解析得到什么？

设备树 = 业务层级结构 · 空间属性 = 3D 模型尺寸 + 放置位置（绝对/相对坐标）。

raw_model.ifc

#102 = IFCPROJECT('...',#103,'Project',...);
#105 = IFCSITE('...',#103,'Site',...);
#110 = IFCBUILDING('...',#103,'10 kV 配电楼',...);
#204 = IFCSPACE('...',#103,'配电装置室',...);
/* 核心设备层级关系 */
#305 = IFCFURNISHINGELEMENT('...',#103,'高压开关柜',$,$,...);
#306 = IFCRELDEFINESBYPROPERTIES('...',#103,$,$,(#305),#307);
#410 = IFCDISCRETEACCESSORY('...',#103,'真空断路器',$,$,...);
#412 = IFCRELAGGREGATES('...',#103,$,$,#305,(#410,#415));
......

结构化设备树（BIM Tree）

10 kV 配电楼（IFCBuilding）

配电装置室（IFCSpace）

高压开关柜

真空断路器（子设备）

微机保护装置（子设备）

📐 设备空间属性：3D 模型 + 放置位置

高压开关柜

3D 模型 1200×800×2200 mm

放置位置 (12.5, 8.0, 0.0)

真空断路器

3D 模型 600×400×500 mm

放置位置 (0.5, 1.2, 1.8)

6 大收益 →

① 建筑构件

墙 / 楼板 / 天花

② 管道系统

电气 / 暖通 / 给排水

③ 工艺设备

设备 / 模型 / 子件

④ 房间范围

IfcSpace（BIM 里的"房间"对象）+ 补高

⑤ 空间关系

设备归属 / 联动

⑥ 标准化导出

IFC / glTF / CSV

步骤 4：BIM 模型与点云对齐

步骤 5：定制化测量工具开发 · 虚拟环境点云实测

开发自动化测量工具（平面间距 / 垂直度 / 水平度），并基于对齐后的数据完成结构化填表。

① 基础尺寸与间距测量

② 垂直度与平面度分析

③ 虚拟环境点云实测

步骤 6：测量录屏演示

在软件中实际操作：选点 → 测量 → 输出结构化数据。配套录屏，便于培训与复盘。

第三章 · 误差分析

第三章 · 误差分析开始

目

录

一

项目概述

背景 / 目标 / 范围

二

技术流程

设备原理 · 工作步骤

三

误差分析

误差源 · 量级 · 实战控制

四

实测成果

实测对比 · 算法演示 · 案例

五

规划展望

后续计划 · 场景延伸

全流程误差图 · 6 大阶段（设备/扫描/惯导/拼接/对齐/测量）

在新窗口打开 SVG

误差量级尺（对数刻度）

误差量级尺：从 1mm 到 10cm+ 的对数刻度，标注设备误差（1~2/1~5/3~5 mm）vs 使用误差（IMU 长时漂移、长距离漂移）的分布与 10mm 分界线

在新窗口打开 SVG

为什么叫"战术级 IMU"？——行业分级与命名解读

核心概念：ICP 单站 & IMU 惯性误差

两个关键概念，决定了点云质量与位姿精度——先讲清楚，再看全谱图。

A. ICP 单站配准

是什么？

ICP = Iterative Closest Point（迭代最近点），是一种两帧点云对齐的算法。
"单站" = 扫描仪在两个相邻站位各扫一次时（而不是整条路线）的两帧点云对齐。

⚙ 工作流程（4 步）

粗配准：估计两帧点云的初始位姿
找最近点对：每个点找另一帧中的最近点
求最优变换：用数学方法求出最优的旋转+平移，最小化距离
迭代收敛：重复 2-3 步，直到 E(R,t) 不再下降

                  E(R,t) = Σi=1..N ‖ R·pi + t − qi ‖2


典型残差

1 ~ 3 mm

关键依赖

重叠率 + 几何特征

⚠ 多站串接会累积漂移：A→B→C→D…每站 0.1° 角度误差，50m 外放大成 ≈ 8.7 cm。所以必须用闭环（走回起点强行对齐）+ 位姿图优化（把每站位连起来算总账）把误差均摊到整条路径。

B. IMU 惯性测量误差

是什么？

IMU = Inertial Measurement Unit（惯性测量单元）
= 陀螺仪（角速度）+ 加速度计（线加速度）+ 磁力计（航向），输出设备的实时位姿。

⚠ 三类误差源

a. 零偏漂移：陀螺仪静止也有微小输出，时间越长误差越大

b. 积分累积：加速度二次积分得位移，时间一长就发散

c. 磁场干扰：配电室强电磁环境，磁力计航向角跳变

🎯 影响范围：IMU 误差会同时污染扫描 + 拼接两个环节
→ 扫描时：运动畸变补偿（手抖造成的点位偏移修正）不准确 → 拼接时：位姿估计（位置+朝向）有偏

✓ 控制手段

战术级 IMU

零偏稳定性高

激光 + IMU 互相校对（SLAM：同步定位与建图）

互相修正

周期性静止

消除累积

误差专题：ICP 公式怎么理解？

先变换，再找最近点，再算单点误差，最后把所有误差加起来。

🎯 ICP 在最小化什么？

E(R, t) = ∑_i=1..N ‖ R·p_i + t − q_i ‖²

目标：找到一组最优的 旋转 R 和 平移 t，让所有匹配点对的总误差最小。

01

旋转平移后的点

p′_i = R·p_i + t

把源点云里的 p_i 经过旋转和平移，得到新的位置 p′_i。

02

拿它去找对比点

q_i = NN(p′_i, Q)

在目标点云 Q 里，给变换后的点 p′_i 找一个最近的对比点 q_i。

03

单对点的误差

e_i = ‖ p′_i − q_i ‖²

看这两个点离得有多远，距离越大，这一对点的误差就越大。

04

把所有误差累加

E(R, t) = ∑ e_i

算法会不断调整 R + t，直到整批点对的总误差 E 降到最小。

误差专题：误差如何累积？

实战经验：使用者如何控制误差？

第四章 · 实测成果

第四章 · 实测成果开始

目

录

一

项目概述

背景 / 目标 / 范围

二

技术流程

设备原理 · 工作步骤

三

误差分析

误差源 · 量级 · 实战控制

四

实测成果

实测对比 · 算法演示 · 案例

五

规划展望

后续计划 · 场景延伸

测量项目梳理：实际需要测量的项目

结合业务需求与验收标准，确定实测实量表格的指标与行数。 共 22 个测量项 · 13 分类。

测量项目梳理：4 种不一致情况分析

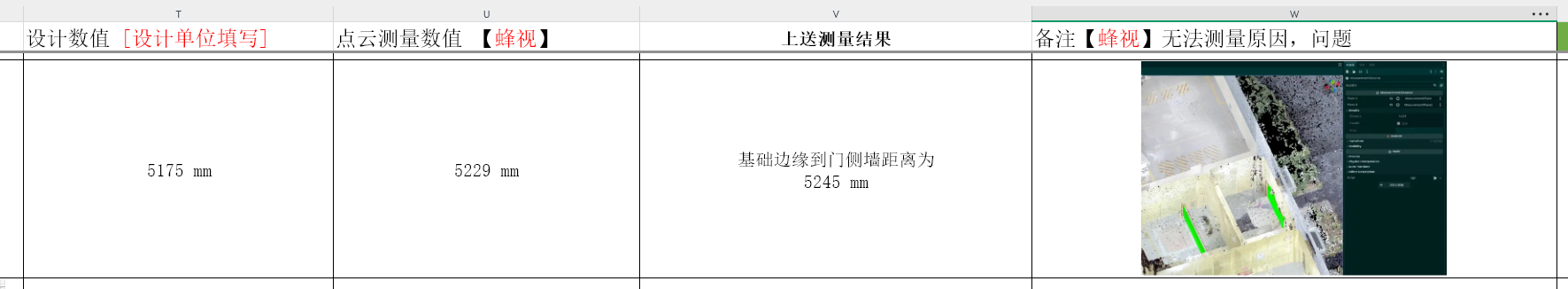

a 三方全不一致设计 ✗ · 施工 ✗ · 点云 ✗

典型场景：基础边缘到门侧墙距离

BIM=5175 mm · 点云测量=5229 mm · 实际测量=5245 mm

原因分析：实际测量采用分段测量导致累积误差；或测量方向非垂直、参考点不一致

处理建议：返工复测＋偏差溯源（按设备 ID 逐项核对）

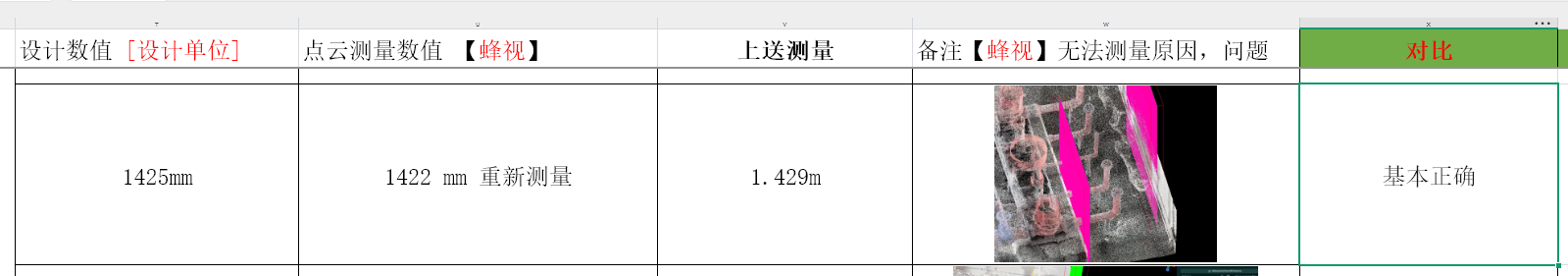

b 设计 = 施工 ≠ 点云设计 ✓ · 施工 ✓ · 点云 ✗

典型场景：主控楼钢柱 1-A 垂直度

设计 BIM：垂直 · 施工自检：垂直 · 点云扫描：倾斜 4 mm

原因分析：扫描未覆盖钢柱顶部 / 点云稀疏 / 钢柱反光导致误差

处理建议：补扫该区域＋调高 IMU 等级＋人工复测确认

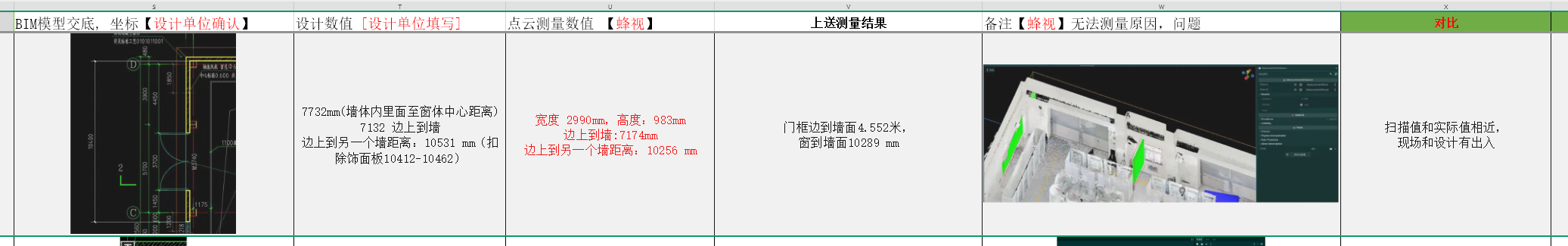

c 施工 = 点云 ≠ 设计设计 ✗ · 施工 ✓ · 点云 ✓

典型场景：保护室 04 号屏柜位置

设计 BIM：(0, 0) · 施工实测：(+50, +30) mm · 点云扫描：(+50, +30) mm

原因分析：现场为避让桥架做了设计变更，但 BIM 未及时更新

处理建议：以现场为准＋同步更新 BIM ＋留变更单

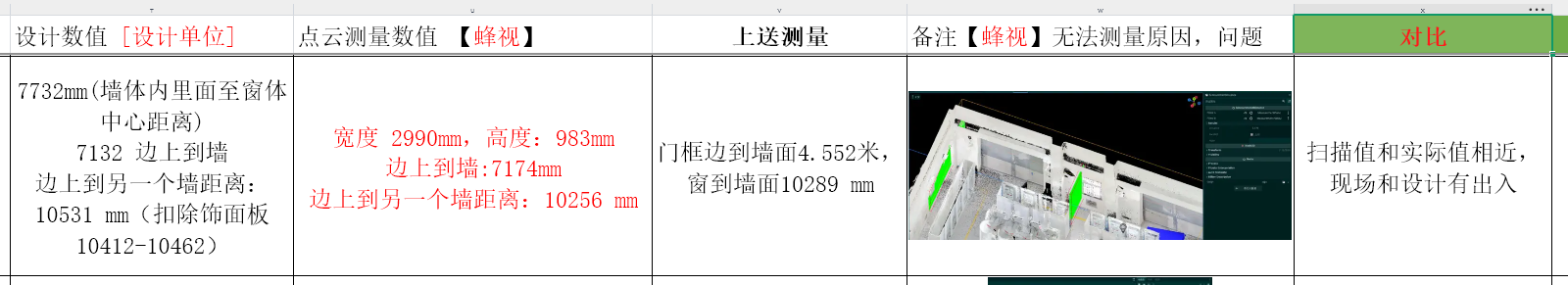

d 设计 = 点云 ≠ 施工设计 ✓ · 施工 ✗ · 点云 ✓

典型场景：GIS 基础高度 2200 mm

设计 BIM：2200 mm · 施工自检：2180 mm · 点云扫描：2200 mm

原因分析：施工自检数据抄错 / 测点位置偏移 / 报告前未复核

处理建议：以扫描为准＋要求施工方复测上送＋责任溯源

🎯

统一处置原则

① 第三方（点云）= 客观基准，不可篡改、优先采信； ② 一旦出现不一致 → 立即启动复核（补扫 / 复测 / 溯源），不留疑点过夜； ③ 全部 4 种不一致都要落表登记，形成《偏差处置单》归档。

测量项目梳理：表格结构与指标筛选

选择类别

以电气、土建相关条目为主

时间跨度

投运前 / 投运后 / 土建交安（3 个阶段）

精度限制

优先选择尺寸较大、结构/功能性强、可用扫描验证的指标

测量项目示例（行）	测量位置	允许偏差	交底照片	BIM 测量	点云测量	上送测量结果	对比	误差分析
筏形与箱形基础验收	1#主变基础承台	±10 mm	已上传 (3)	12450 mm	12453 mm	12452 mm	合格 ✓	+3 mm（系统误差）
混凝土设备基础外观及尺寸偏差验收	2#GIS 基础外观	±8 mm	已上传 (2)	8650 mm	8657 mm	8654 mm	合格 ✓	+7 mm（接近上限）
钢结构施工质量验收	主控楼钢柱 1-A/1-B	±5 mm	已上传 (4)	6250 mm	6254 mm	6252 mm	合格 ✓	+4 mm（柱体倾斜）
控制及保护和自动化屏安装分项工程质量验收	保护室 04 号屏柜	±3 mm	已上传 (2)	2200 mm	2201 mm	2200 mm	合格 ✓	+1 mm（精度内）
直流屏及充电设备安装分项工程质量验收	蓄电池室直流屏	±5 mm	已上传 (3)	1980 mm	1986 mm	1983 mm	合格 ✓	+6 mm（电池柜偏移）

⚠ 模拟表格（基于某 220kV 变电站实测场景的仿真数据）

● 合格（误差 < 允许偏差） ● 预警（接近上限 ≥ 80%） ● 需复核（超出或系统性偏差）

📊

5 行结果汇总

合格 4 项（80%） · 预警 1 项（20%） · 返工 0 项

📌

关键提醒（3 条）

① 允许偏差 = 验收基准，扫描 / BIM / 施工三列都跟它比； ② 偏差 +3~+7 mm 多为系统误差，不直接判定返工； ③ 一旦出现「三项交叉对比异常」→ 触发 a/b/c/d 4 种情况处置流程（见上页）。

实测实量 · 总体结论

基于本次 22 个测量项，从总量 · 最大偏差 · 平均误差 三个维度全面评估三维模型测量精度

①总测量项

22

包含 13 个分类

①

②三方一致

6

27.3% · 基本正确

②

③现场有出入

6

27.3% · 存在偏差

③

④其他

10

45.4% · 实测正常

④

最大偏差

20 mm 左右

地面四角点/施工位置

三维模型 · 平均误差

< 10 mm

整体均值控制在 10mm 以内

换设备后 · 地面差

< 2 cm

新设备四角点偏差

总结 · CONCLUSION

从最大偏差 20mm 左右、平均误差 < 10mm、地面差 < 2cm 三个核心指标看，基本符合我们课题设定的误差之初范围之内

步骤 7：实测对比 · 偏差识别

3 个对比案例展示实测精度，1 个分析逻辑辅助偏差识别。统一参照 #/8 2x2 网格布局。

案例 1 单点测量（compare1）

点云测量 1864 mm

现场实测 1865 mm

偏差 +1 mm ✓

案例 2 双点测量（compare2 · A/B）

点位 A · 点云/实测 1409/1410

点位 B · 点云/实测 669/678

A 偏差 +1 mm ✓

B 偏差 +9 mm ⚠

案例 3 双点测量（compare3 · 上/下）

上点 · 点云/实测 857/864

下点 · 点云/实测 850/860

上点偏差 +7 mm ⚠

下点偏差 +10 mm ✗

分析三方交叉验证 · 3 规则

①

均相近 ✓

BIM ≈ 实测 ≈ 点云 → 施工符合设计

②

点云≈实测 ≠ BIM ⚠

施工可能偏离设计，结合验收标准复核

③

点云 ≠ 实测 ✗

扫描/拼接可能存疑，建议复扫 + 人工复测

步骤 8：问题校验与实地复核

测量现场 · 实景 5 张

1

第一次 · 旧设备

设备问题导致采集数据质量不稳定

点云相差较大

2

第二次 · 换新设备

新设备采集的地面点云一致性提升

地面高度差 ≤ 2 cm

3

新设备 vs 手工测量

三维激光与人工尺测交叉验证

地面高度差，偏差 ≈ 2 mm

算法演示：从粗到精的拼接

从轨迹闭合到 IMU 辅助，再到 ICP 配准融合——三个在线 demo，亲手感受误差如何被一步步消除。

01

轨迹闭合纠偏

闭环约束（走回起点强行对齐）· Loop Closure

① 认出老地方：回到起点时识别已知区域
② 强行拉直：7cm 开口差强行闭合，误差均摊
③ SLAM 精髓：用现在修正过去

① IMU 是什么：惯性测量单元，测旋转/加速度
② 为什么需要：0.1s 扫描期间手在抖
③ 时空倒流：把所有点拉回同一时间剖面

① 打好底子：自身误差先控在 1cm 以内
② 粗找位置：找 4 个特征点（柱子角、墙角等标志性物体）
③ 无缝缝合：ICP 微操旋转平移咬合

查看演示 →

成果展示：多源数据融合浏览

彩色点云 / 设计 BIM / 误差分析云同屏浏览与分析（点击播放录屏）。

第五章 · 规划展望

第五章 · 规划展望开始

目

录

一

项目概述

背景 / 目标 / 范围

二

技术流程

设备原理 · 工作步骤

三

误差分析

误差源 · 量级 · 实战控制

四

实测成果

实测对比 · 算法演示 · 案例

五

规划展望

后续计划 · 场景延伸

后续计划与场景延伸

推动三维扫描技术在更多复杂工程场景中的标准化应用。

1

结构期

钢柱 / 钢梁 / 节点

2

安装期

管廊 / 工井 / 隐蔽

结构期钢结构吊装扫描

🏗 钢结构实景

预拼装偏差（地面先拼一下看偏没偏）

≤ 2 mm

节点级精度

高空返工

-60%

vs 传统人工

焊接 / 节点

自动定位

AI 提取

BIM 预拼装 + 实测对比，偏差可视化

节点 / 焊缝 / 螺栓孔 100% 覆盖

高空作业 零接触，安全风险下降

适用：钢结构厂房 / 桥梁 / 大型场馆 / 风电塔筒

安装期排管工井扫描

🛠 排管工井实景

管位精度

± 5 mm

管位复核

工井

100%

几何提取

隐蔽前

必须

三维留底

工井 几何 + 走向 一次扫描

管位 / 管径 / 管间距 自动量取

回填前 三维留底（1:1 存成三维照片），防止后期纠纷

适用：电缆排管 / 市政管廊 / 化工管道 / 综合管沟

推广路径：

1

单项目验证

2026 Q3

2

专业场景 SOP

2026 Q4

3

平台化 / SaaS

2027 H1

4

行业标准

2027 H2

价值闭环：

数据沉淀 → 算法迭代 → SOP 优化 → 行业标准

5 大场景

覆盖 90% 工业场景

汇报结束

敬请指正。
